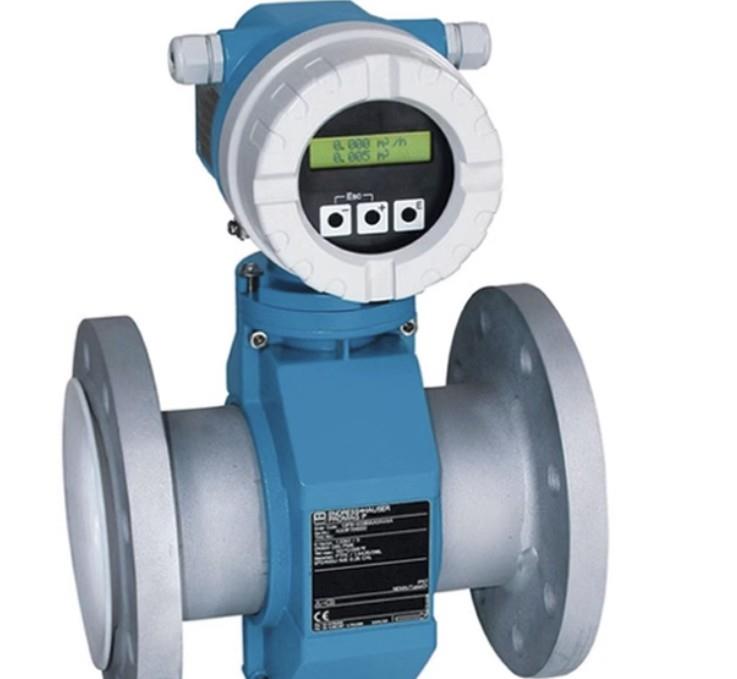

E+H 10L 10W 10P电磁流量计产品尺寸，重量，参数，安装方式，测量介质介绍                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                📋 产品参数对比
下表总结了Promag 10L、10W和10P三款流量计的核心参数差异：
表格
参数 Promag 10L Promag 10W Promag 10P
主要应用 自来水、工业及市政污水 市政污水、自来水排水 过程水、冷却水、CIP/SIP清洗
口径范围 DN 50 - 2400 (法兰式)
DN 50 - 300 (松套法兰式) DN 25 - 2000 DN 25 - 600
测量精度 ±0.6% of rate (流速) ±0.5% of rate ± 2 mm/s ±0.5% of rate
流体电导率 ≥ 50 μS/cm ≥ 50 μS/cm ≥ 5 μS/cm
流体温度 取决于内衬材料
最高可达 +150°C 最高 +80°C (硬橡胶内衬) 最高 +130°C (PTFE内衬)
过程压力 取决于口径和法兰标准
最高可达 40 bar 最高 40 bar 最高 40 bar
内衬材料 橡胶、PTFE等 硬橡胶、聚氨酯 PTFE、橡胶
电极材料 316L不锈钢、哈氏合金等 316L不锈钢、哈氏合金C22 316L不锈钢、哈氏合金等
请注意：具体的尺寸和重量高度依赖于口径（DN）、过程连接方式（如法兰标准）、内衬和电极材料等多种因素，因此没有统一的数值。建议您查阅对应型号的官方数据表以获取精确信息。
📦 安装方式
正确的安装对确保测量精度至关重要，核心原则是保证测量管始终充满液体。
安装方向
垂直安装：推荐流体自下而上流动，可利用重力保证管道充满，并使气泡自然排出。
水平安装：必须确保测量电极的轴线保持水平。这样可以防止气泡在电极上方聚集或沉淀物覆盖电极，从而避免测量信号不稳定。
位置选择
避免高点：严禁安装在管道系统的最高点，因为此处最容易积聚气泡。
避免泵和阀的干扰：流量计应安装在泵的下游（出口侧），以避免产生真空损坏衬里。控制阀应安装在流量计的下游，以避免湍流影响测量精度。
直管段要求：为保证流场稳定，流量计前后需要有足够的直管段。通常要求上游≥5倍管径（5D），下游≥2倍管径（2D）。
接地要求
电磁流量计的信号非常微弱，正确的接地是其“生命线”，用于屏蔽外部电磁干扰。
金属管道：确保传感器、管道和变送器外壳等电势连接并可靠接地。
塑料/绝缘管道：必须安装接地环或接地电极，为流体建立一个零电位参考点。
📈 电气与输出
电源：支持多种电源输入，常见的有 85-265 VAC 或 16-62 VDC。
输出信号：标配为 4-20 mA 模拟量输出，并叠加 HART 通信协议。此外，通常还提供脉冲输出和状态报警输出。
防护等级：具备出色的防护能力，通常可达 IP67 或 IP68，可适应恶劣的户外或浸没环境。
🧪 测量介质
该系列流量计适用于测量导电液体的流量。
共同要求：被测液体必须具有一定的电导率。10L和10W要求电导率≥ 50 μS/cm，而10P的灵敏度更高，最低可测电导率≥ 5 μS/cm。
典型介质：
Promag 10L：广泛用于饮用水、工业用水、市政污水等。
Promag 10W：专为市政污水、自来水厂排水、污泥等工况设计。
Promag 10P：适用于过程工业中的工艺水、冷却水，以及需要CIP（原位清洗）和SIP（蒸汽灭菌）的卫生型场合。
